模块信息
模块特点:
- 压电陶瓷传感器用于高频摩擦力的测量
- 行程0.1-35 mm,频率高达80 Hz
- 干/湿摩擦
- 温度范围:-50℃—1200℃
什么是线性摩擦?上样品—通常是球、销或圆柱体压在振荡板上。可测量摩擦系数(COF)、摩擦力、磨损率、磨损量、温度等其他摩擦学性能。球/销盘摩擦磨损试验机可表征合金、陶瓷、聚合物、金属、涂层和固体润滑剂的摩擦学特性。 解决方案—线性往复模块可在高频率、宽负载、多种环境范围内工作。配备多种传感器,可轻松测量线性往复条件下的摩擦、磨损和附着力,在线三维光学形貌仪可在测试过程中自动测量形貌变化。可配备多种环境腔体、夹具和测试装置,符合ASTM、DIN、ISO标准,包括ASTM G133。
综合测试平台
线性高速往复模块可配备多种环境腔体。加载力范围:mN-5000 N,可模拟多种线性摩擦学应用。
低温腔
低温可达-50℃
高温腔
高温可达500/1000/1200℃
压电陶瓷传感器
高频往复工况下精确测量摩擦力
液池
防飞溅设计
样品夹具
通用样品夹具,方便安装样品
摩擦腐蚀
往复式驱动器上安装了几个特定应用的模块
在线三维形貌-
粗糙度、磨损、体积VS时间
轻松关联摩擦、磨损和表面形貌
三维在线形貌仪自动测量磨损轨迹的表面形貌,自动的XY平台,可在测试区域和图像区域之间移动样品。
三维在线形貌仪获得的形貌包含了加工痕迹、晶界、样品方向以及局部接触表面的其他特征,表征试样之间摩擦、粘滑和磨损的差异。下图显示了铝样品线性往复测试期间的形貌变化(测试时间2.5小时,每10分钟扫描一次图像)。
线性磨损摩擦测试分析
设置和数据
设置
材料在非磨蚀条件下成对进行测试的。对于销盘的摩擦学磨损测试,需要两个试样。通常把球和销垂直放置在平台上。通用的上、下样品夹具夹持样品。
结果

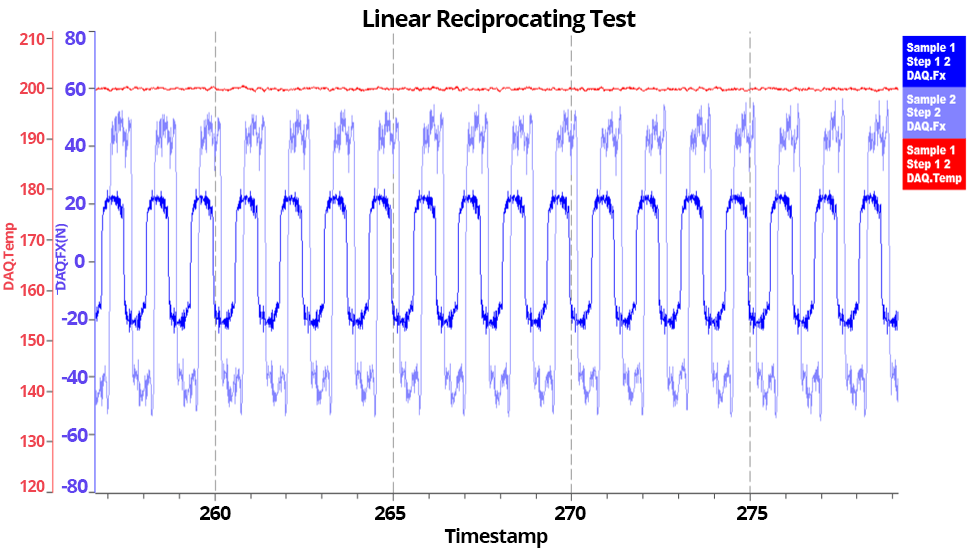

下图显示了两个不同的测试样品在200°C、相同加载力(200N)和频率下对10毫米Cr6球的测试对比。从测试中可以看出,与样品1相比,样品2的摩擦力更大。
解决方案
高速往复模块广泛应用于各行业
-
航空航天
-
汽车
-
生物材料
-
陶瓷
-
硬质涂层
-
润滑剂
-
金属
-
制药
-
聚合物
-
热轧、冷轧
-
医疗器械
想了解更多?
如有任何问题或要求演示,请联系我们。
